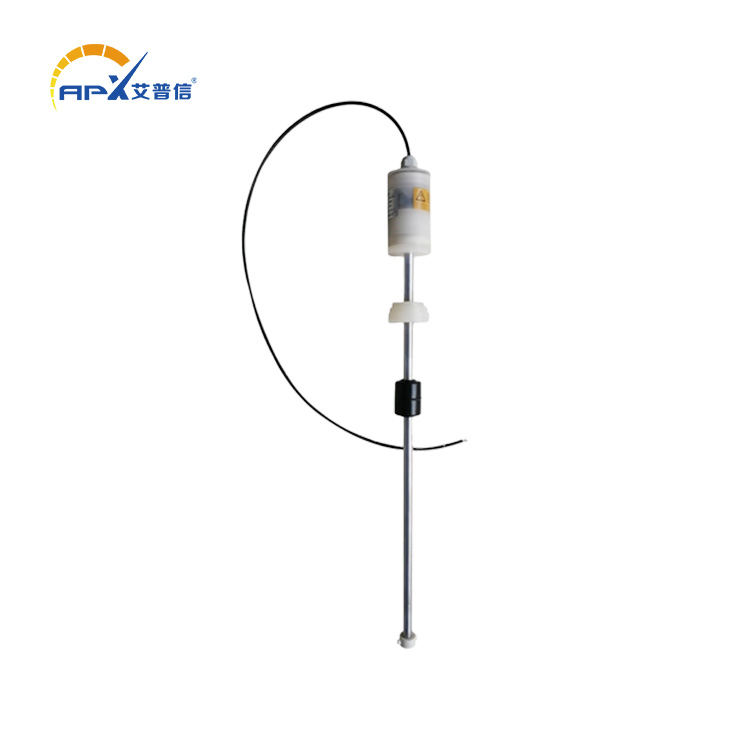

防腐磁致伸縮液位計
- 產品簡介
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
工作原理
磁致伸縮液位傳感器的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有永久磁鐵）等部分組成，見圖。傳感器工作時，電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電磁場。在傳感器測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
技術參數
供電電源：24V±2.4V. DC
工作溫度：電子倉：
T1級：－40℃～+ 80℃；
T2級：－25℃～+ 70℃；
T3級：－10℃～+ 65℃；
T4級： 0℃～+ 70℃；
測桿：－40℃～＋110℃；
主要技術性能指標
a) 量程范圍：硬桿：150mm～7000mm，軟桿：最長16000mm；
b) 輸出形式：4～20mA；0～5V；0～10V；±5V；±10V；RS-485
c) 線性誤差：優于±0.05%FS；量程小于300mm的傳感器,誤差小于150μm
d) 重復性：優于±0.002%FS
e) 輸出溫漂：50ppm/℃；f) 產品功耗：≤50mA；
g) 輸出紋波：≤20mV；
h) 死 區：軟桿：上死區：100mm，下死區300mm；
硬桿：上死區：51mm，下死區：36mm，有黑線標識；
(可根據用戶要求適當改變)
i) 帶負載能力：4～20mA輸出：帶負載能力≤500Ω；
0～5V，0～10V輸出：最小控制器負載≥5kΩ；
3.4其他參數
a) 測桿材料：0Cr18Ni9、1Cr18Ni9Ti或用戶特殊定制；
